Введение продукта

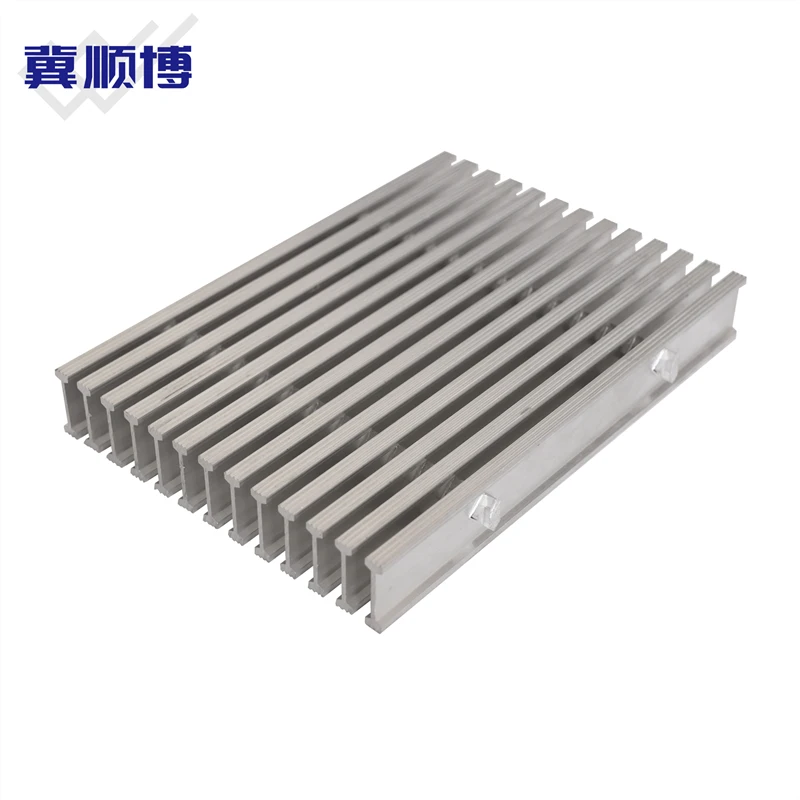

Алюминиевая двутавровая решетка разработана для проектов, требующих высоких механических характеристик при уменьшенном собственном-весе. В этой алюминиевой двутавровой решетке используется I-образный несущий профиль, который значительно снижает расход материала, сохраняя при этом жесткость конструкции при пролетах до 1200 мм (при прогибе L/200). С экономической точки зрения соединение с прессом-замком (без сварки) сокращает трудозатраты на изготовление, а легкий вес (~2,7 г/см³) снижает затраты на транспортировку и погрузочно-разгрузочные работы. Кроме того, фрезерованная или анодированная отделка обеспечивает длительный-долговечный срок службы при минимальном обслуживании, а система крепления съемными зажимами позволяет повторно использовать панели, увеличивая жизненный цикл без ущерба для безопасности (сопротивление скольжению R10–R12).
Технические параметры
|
Параметр |
Типичный диапазон/опция |
|
Форма подшипника |
Прямоугольный / двутавровый-пруток (доступен L-образный край) |
|
Высота несущего стержня |
20/25/30/40/50 мм |
|
Толщина несущего стержня |
3/4/5 мм |
|
Расстояние между опорными стержнями |
30/40/60 мм |
|
Тип перекладины |
Круглый/прямоугольный |
|
Размер перекладины |
5×5/6×6/8×8 мм |
|
Расстояние между поперечными стержнями |
50/100 мм |
|
Способ подключения |
Нажмите-заблокировано/приклепано |
|
Алюминиевый сплав |
6061-T6 / 6063-T5 |
|
Предел текучести |
Больше или равно 110 МПа (техническая справка) |
|
Поверхностная обработка |
Фреза / Анодированная (10–25 мкм) / Зубчатая |
|
Открытая площадка |
65% – 80% |
|
Ширина панели |
Меньше или равно 1000 мм |
|
Длина панели |
Меньше или равно 6000 мм |
|
Расчетная нагрузка |
1,5–7,5 кН/м² (пешеходная зона и легкая промышленность) |
|
Максимальный диапазон |
600 – 1200 мм |
|
Предел отклонения |
L/200 – L/250 |
|
Метод крепления |
Зажимы/на болтах (рекомендуются зажимы) |
Преимущества продукта
1. Двутавровый профиль снижает расход алюминия на квадратный метр по сравнению с прямоугольными стержнями, что снижает стоимость материала.
2. Прессовое-запираемое соединение исключает сварочные работы и связанные с этим расходы на проверку качества.
3. Малый вес (~2,7 г/см³) снижает транспортные расходы и позволяет выполнять установку меньшим количеством рабочих без подъемного оборудования.
4. Система крепления зажимами позволяет быстро снимать и перемещать панели, сохраняя ценность панели для будущих проектов.
5. Зубчатая поверхность (R10-R12) обеспечивает противоскольжение-без добавления дополнительных противоскользящих ступеней или покрытий.
Сценарии применения
Дорожки
Используйте несущие стержни 30×3 мм на расстоянии 30 мм для обеспечения безопасного-прохода пешеходов с защитой от скольжения.
Платформы
Для платформ обслуживания легких промышленных предприятий используйте несущие стержни размером 40×4 мм на расстоянии 30–40 мм.
Доступ на крышу
Используйте несущие стержни 25×3 мм с интервалом 30 мм, чтобы получить легкие, -стойкие к коррозии поверхности для прогулок на крыше.
Часто задаваемые вопросы
Вопрос 1: Можно ли использовать L--образную алюминиевую двутавровую решетку на мезонине, где иногда проезжают вилочные погрузчики?
Нет, это не рекомендуется для движения тяжелых транспортных средств или полос для вилочных погрузчиков. Например, решетка размером 40 × 5 мм с расстоянием между ними 30 мм все равно может постоянно прогибаться под 2-тонным вилочным погрузчиком из-за более низкого предела текучести алюминия (~ 110 МПа) по сравнению со сталью. Пожалуйста, используйте стальную решетку для вилочных погрузчиков.
В2: Как закрепить решетчатые панели, чтобы избежать сверления отверстий на месте?
Используйте зажимы из алюминия или нержавеющей стали (2–4 зажима на панель). Например, на переходе на крыше размером 1000×3000 мм четыре зажима на каждую панель позволяют снять-без инструментов для обслуживания кровельной мембраны, тогда как для крепления болтами потребуется отвинтить каждый болт. Зажимы также компенсируют тепловое расширение, не деформируя панель.
